Herausforderung
Das Projekt umfasste die Konstruktion, Fertigung und Inbetriebnahme einer kompletten Pleuelfertigungslinie für die Automobilbranche. Die „schlüsselfertige“ Lieferung erfolgte in Zusammenarbeit mit unserem Schwesterunternehmen Etxetar, das für die Fertigung der Bearbeitungsmaschinen zur vollständigen Bearbeitung der Kopf-, Fuß- und Schraubenlöcher verantwortlich war.
Bei Gaindu führen wir die gesamte Montage der automatisierten Be-/Entladelinie durch. Dies gilt einschließlich der robotisierten Zellen in allen Bearbeitungsvorgängen sowie die Integration eines linearen Portals zur Handhabung von Teilen zwischen einigen Prozessen. Vervollständigt wurde die Arbeitskette durch den Einbau von Transportanlagen für die Teileübergabe, welche die Linie mit Puffern zwischen den Arbeitsgängen versorgten.
Das Projekt ist Teil der Strategie von Etxetar/Gaindu als Anbieter schlüsselfertiger Lösungen für die Herstellung von Pleuelstangen, die unsere flexible, zuverlässige und hochwertige Produktionstechnologie in ihren Fertigungsprozess integrieren.
ARBEITSFOLGEN
Bruchtrennen
Einer der Arbeitsschritte bestand im Bruch von Pleuelstangen für die anschließende Montage, die auf einer Standardbrech- und Montagemaschine von Gaindu mit einer Anordnung von 9 Doppelstationen und einer Kapazität von mehr als 8.000 Pleuelstangen pro Tag durchgeführt wurde.
ARBEITSFOLGEN
Einbau

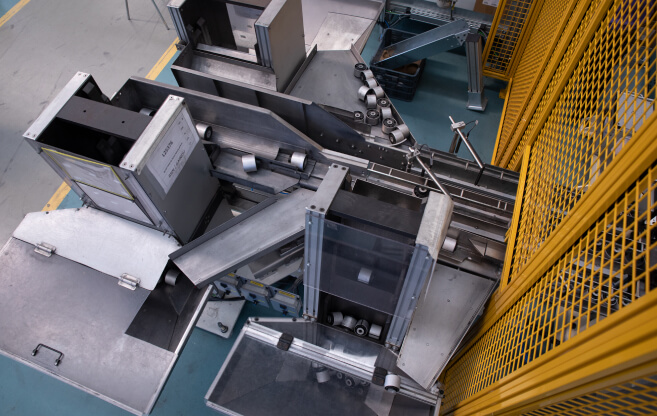

Die Brech- und Montagemaschine umfasst die Arbeitsschritte Vorspannung, Endspannung und Einpressung der Buchse im Fußbereich des Pleuels. Sämtliche Komponenten werden von automatischen Zuführungen zugeführt, wo wir den Typ und die Ausrichtung vor der Montage überprüfen. Die Buchse wird mit Hilfe einer elektrischen Presse montiert, wobei die Einführungskraft und die Position der Buchse während des gesamten Vorgangs kontrolliert werden.
ARBEITSFOLGEN
Vollständige Linienautomatisierung
Die Linie umfasst die Verkettung der verschiedenen Arbeitsgänge vom Eingang der Rohteile bis zum Ausgang der fertigen, vermessenen und klassifizierten Teile. Die verschiedenen Bearbeitungsvorgänge und der Bruchvorgang werden automatisch mit Hilfe von Roboterzellen und Linearportalen beladen bzw. entladen. Die Automatisierungsanlage umfasst die automatische Erkennung des zu bearbeitenden Pleueltyps sowie das Rückverfolgbarkeitsmanagement und die Aufzeichnung aller während des Fertigungsprozesses anfallenden Daten.
Integrierte Technologien
